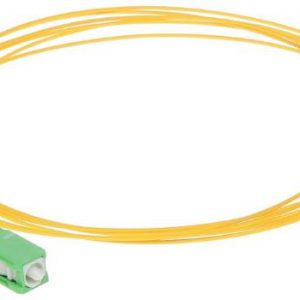

Pigtail Nedir?

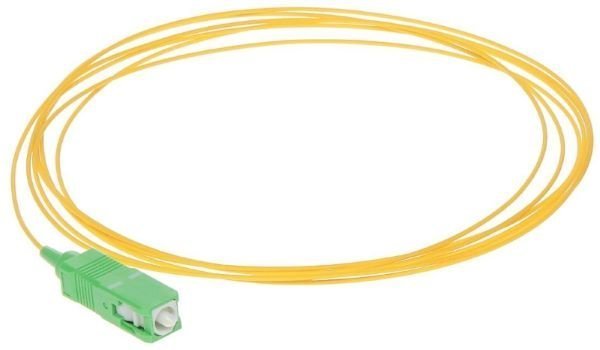

- Fiber optik kabloların patch panel yada diğer adıyla ODF’de(optical distribution frame- optik dağıtım çatısı) sonlandırılmasını sağlayan, bir ucunda fiber konnektör barındıran, bir tür fiber kablodur.
- Patccord’dan farklı olarak sadece bir ucunda konnektör vardır; diğer ucu füzyon ek yapılabilmesi için boş bırakılmıştır.
- Pigtail’ler, ODF içindeki ek kasetlerindeki küçük alanda işçiliğe izin vermesi amacıyla bükülme yarıçaplarının düşük olması gerekmektedir. Aksi takdirde, pratik uygulamada arzu edilmeyen, ‘kuş gözü’ olarak da adlandırılan ‘bending’ kaynaklı fiber zayıflamalar/yansımalar meydana gelir. Yaygın olarak bükülme yarıçapı daha düşük olan G.657.A1 yada G.657.A2 tipi fiber tiplerinden imal edilir.
- Kullanım amaçlarına uygun olarak PVC yada LSZH tipindeki materyallerle kaplanır. LSZH(low smoke zero halogen) kaplamalar genelde yangın riskinin yüksek olduğu alanlarda tercih edilir.
Pigtail Çeşitleri Nelerdir?
- Genellikle uçlarında bulunan konnektör tiplerine göre sınıflandırılır. Türkiyede en yaygın olarak kullanılan tipleri SC/APC(yeşil renk konnektör) yada SC/UPC(mavi renk könnektör)’dir.
- Bu kısaltmaları aşağıdaki gibi özetleyebiliriz:
- LC – Lucent (Technology) Connector”
- SC – “Subscriber Connector”
- APC – “Angle Polished Connector”
- UPC – “Ultra Physical Contact “
